Deckenschalung
System zur Unterstützung von Stahlbeton- und Fertigteildecken. H20-Träger bis 590 cm und Stützen mit einer Tragfähigkeit von 10–20 kN.
Deckenschalung

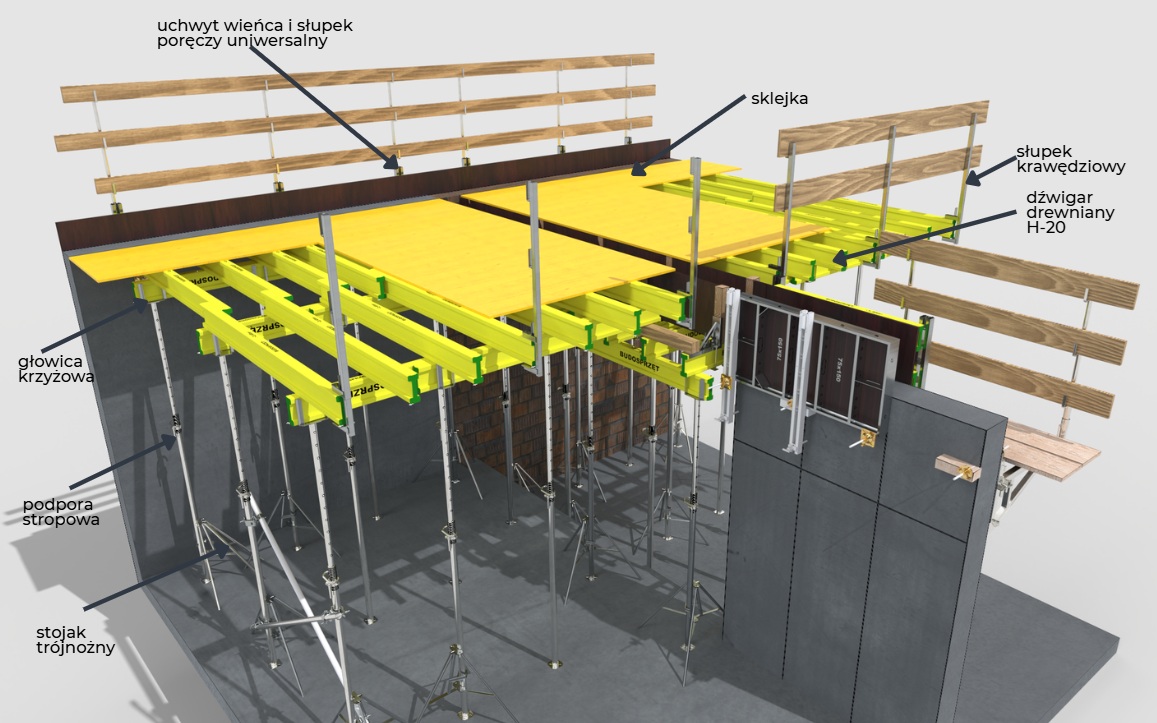

Das Deckenschalungssystem dient zur Unterstützung von Stahlbetondecken, Fertigteildecken und Unterzügen. Die modularen Komponenten lassen sich an Decken mit unterschiedlichen und komplexeren Geometrien anpassen.
- Gewicht ca. 38 kg/m²
- H20-Träger bis 590 cm Länge
- Stützen mit 10, 12 und 20 kN Tragfähigkeit
- Einfache Montage und Demontage
- Schalungssperrholz zur Miete verfügbar
Technische Daten
Deckenschalung| Gewicht von 1 m² Schalung | ca. 38 kg |
H20-Träger
Verfügbare Längen| 110 cm | 210 cm | 330 cm | 450 cm |
| 130 cm | 245 cm | 360 cm | 490 cm |
| 150 cm | 265 cm | 390 cm | 590 cm |
| 180 cm | 290 cm | 420 cm |
20-kN-Stützen
Verstellbereiche| Typ | Verstellbereich |
|---|---|
| DB80 | 50–80 cm |
| DB130 | 80–130 cm |
| DB180 | 110–180 cm |
| DB260 | 150–260 cm |
| DB300 | 170–300 cm |
| DB350 | 190–350 cm |
| DB400 | 230–400 cm |
| DB500 | 280–500 cm |
| DB550 | 300–550 cm |
12-kN- und 10-kN-Stützen
Verstellbereiche| Tragfähigkeit | Typ | Verstellbereich |
|---|---|---|
| 12 kN | 360 | 200–360 cm |
| 10 kN | 360 | 200–360 cm |
Merkmale des Deckenschalungssystems
Flexible Konfiguration
Das System kann an komplexe Deckengeometrien angepasst werden.
Systemkonfiguration
Die Systemparameter lassen sich durch Auswahl geeigneter Komponenten anpassen.
Hohe Tragfähigkeit
Die Systemkomponenten gewährleisten die erforderliche Unterstützung während der Bauarbeiten.
Dauerhafte Materialien
Das System besteht aus Materialien, die für den wiederholten Einsatz auf Baustellen vorgesehen sind.
Sperrholzvermietung
Schalungssperrholz kann bei Bedarf ebenfalls projektbezogen gemietet werden.
Einfache Montage und Demontage
Der übersichtliche Systemaufbau unterstützt eine effiziente Montage und Demontage.
